Соединение двух участков светодиодной ленты — операция не сложная, если воспользоваться специальным контактным устройством под названием коннектор. Некоторые специалисты будут утверждать, что пайка надежнее. Спорить с ними не будем, но отметим, припаять провод к тонким медным полоскам ленты может только профессионал. Вернее, припаять может каждый, кто хоть раз держал в руках паяльник, а вот не повредить при этом диоды и резисторы удается не всем.

А соединительный коннектор — приспособление простое, для его использования не нужно специальной подготовки. Это пластмассовая клипса, внутри которой находятся металлические пластики клемм. Достаточно вставить внутрь концы двух фрагментов ленты, защелкнуть крышку — и контакт готов. Используют коннекторы не только для удлинения ленты, но и для подсоединения к контроллеру или блоку питания.

Виды коннекторов

Контактные площадки ленты находятся на каждом модуле, после тройки диодов. Это позволяет соединить участки любой длины, начиная от одного сегмента. Но на практике соединяются длинные фрагменты, в 2, 3, 5 метров. Также используют коннекторы в случае разветвления системы освещения на несколько направлений.

При использовании соединительных коннекторов в виде клипс сложностей с соблюдением полярности нет. На соседних площадках четко указано, где плюс, а где минус. А вот при использовании конвекторов с проводами, нужно быть внимательнее. Но и здесь ошибиться сложно. Обычно провода разноцветные, минусовый черный, а плюсовой красный.

При выборе коннектора обязательно смотрите на ширину изделия. Ленты с разными диодами отличаются по ширине, например, коннектор для диодов 50Х50 не подойдут для 3528. Но это только один нюанс. Существуют еще коннекторы двухконтактные и четырехконтактные. Первые используют для монтажа линий из монохромных лент, а вторые — для RGB. У соединителей на четыре контакта провода отличаются по цвету, синий, зеленый и красный, по свечению диодов, а четвертый провод — общий «+» черного цвета. Для лент RGB+W — коннектор должен иметь пять контактов.

Кроме отличия по ширине и количеству контактов, коннекторы обладают разной конфигурацией. Самые востребованные показаны на рисунке:

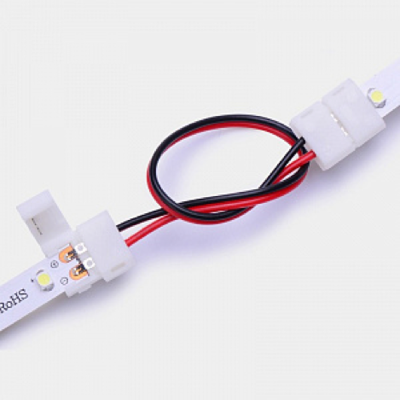

Одиночные клипсы служат для непосредственного соединения лент, а оснащенные проводами — для коммутации участков ЛЕД-ленты на расстоянии и сложных изгибов. Провод длиной 5–25 см соединяет группы контактов на двух клипсах.

Отдельно можно рассмотреть коннектор для блока питания светодиодной ленты. Отличается он тем, что с одной стороны на проводах находится стандартная клипса, а с другой — разъем или штекер соответствующей конфигурации. Коннекторами такого же типа подсоединяют контроллеры, диммеры и другое управляющее оборудование. Все элементы светодиодных линий рассчитаны на 12 или 24 В, использовать их для проводов под напряжением в 220 В нельзя.

Корпус коннектора питания для светодиодной ленты сделан из прочного диэлектрического полимера, выдерживающего значительно большее напряжение. Но пластинки контактов тонкие и сгорят. При выборе коннекторов для использования в помещении, выбирайте модели с защитой корпуса IP20, а для наружных сетей — не менее IP67.
